Abches ET
AbchesETの特長

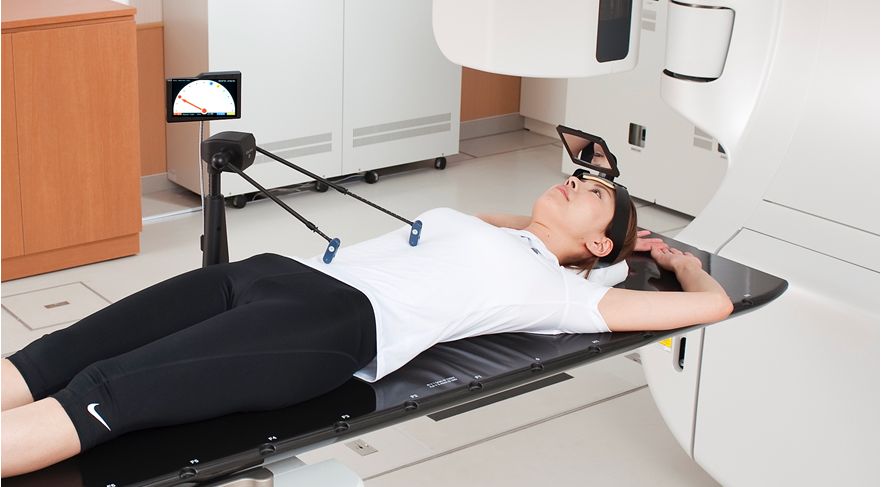

●呼吸センサ本体の小型軽量化を実現しました。これにより、センサ本体の治療台天板への装着位置の自由度が大幅に改善し、治療装置ガントリとの干渉が軽減されました
●呼吸レベルは小型液晶パネルに表示。液晶パネルは患者が直接確認できる位置に取り付けることで、患者はミラーを用いず自身の呼吸レベルを直接確認できます。
●呼吸センサ部で検出した呼吸波形信号は、バッテリ電源と無線通信方式で制御部に送信され、センサ本体の完全ワイヤレス化を実現しました。

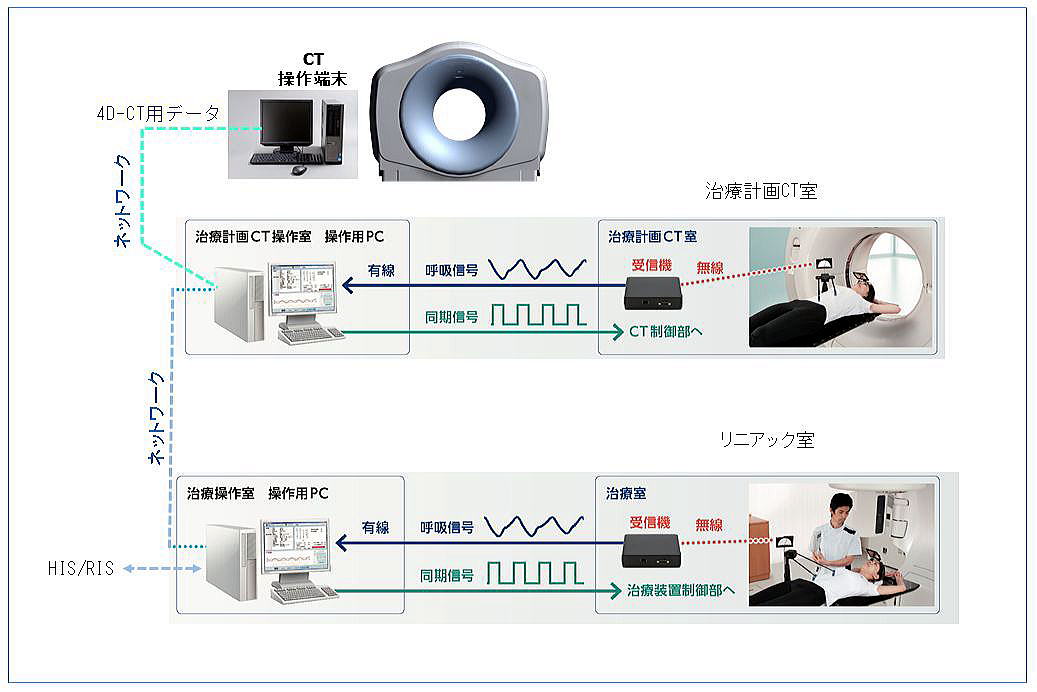

Abches ETデジタルネットワーク構成図
●アブチェス操作端末PCは、クライアントサーバーで構成し患者基本情報の
登録と呼吸データの記録と管理が行えます。
● RIS/HISとの連携で患者基本情報の取得と結果情報の出力が行えます。
● 4D-CT用呼吸データをCTに出力できます。
呼吸同期照射と4D-CT
● 独自の位相計算アルゴリズムにより呼吸位相を算出に、CT装置に出力し
CT装置で取得したCT画像との対応付けで患部の移動方向と移動量を確認できます。
● 患部の動きを把握することで、呼吸同期照射マージンの定量設定が可能となります。
患者用モニター
●患者用モニターは、液晶パネルで呼吸指示マーカと呼吸レベルを表示パネルはアブチェス本体部から取り外して 患者に近い位置で直視することができます。
●パネルに設けたボタン操作で患者呼吸のベースラインシフトを容易に補正できます。
メインメニュー
- 患者データを用いない呼吸モニタリング
- 登録済み患者データを用いての呼吸モニタリング
- 患者基本データ登録、記録データの閲覧・編集・削除
呼吸モニタリング
- アブチェス本体に組み込まれたロータリーエンコーダのパルスを計測し、呼吸レベルをデジタル値でリアルタイム検出し、呼吸波形表示するとともに患者データベースに記録保存が行えます。
- 操作用PCの画面には、下記情報の表示や入力が可能です。患者情報、アブチェスのパラメータ、呼吸波形治療装置のビームオンステータス
- 呼吸レベルを、3つの領域で3種類の音声に変換して生成できるため、患者は呼吸レベルを音声認識することが可能です。

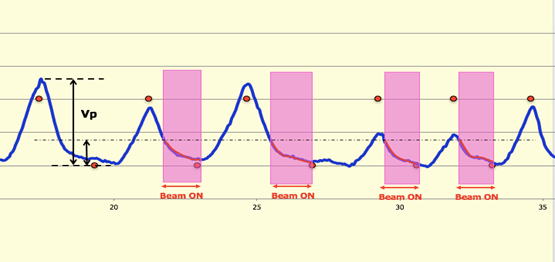

ゲーティングモード
- ゲーティングとは、外部装置と連動する動作のことで、 Abchesで検出した呼吸レベルで、ビームオンを連動 することができます。
- ゲーティング接続可能なモダリティは以下の通りです。CT リニアック 陽子・粒子線治療装置等
- ゲーティングモードでは、ゲーティングパラメータの調整、ゲーティング動作のモニターができます。
患者データ履歴と照射録表示
- データベースに記録したデータを、患者毎に履歴表示 詳細表示するデータを容易に選べます。
- 照射録には患者情報、アブチェスパラメータ、呼吸波形等 が表示されており、印刷が可能です。
- 照射録は、PDFやJPEGで治療部門のRISなどに出力が可能です。(オプション)
